設備紹介

大光製作所の設備紹介

当社の製品は高精度な板金機械を用いて少量多品種の精度の高い板金加工を行なっております。特にA5052の溶接までを含んだ加工が生産の主力となっています。
溶接ではYAGレーザーによる気密や水密溶接加工にも対応し、前工程での精度の高い板金加工品とYAGレーザー溶接による高精度な溶接加工品の製作も行なっています。
平成21年5月に磐田市に完成した新社屋工場は板金加工の効率化と作業環境のクリーン化を前面に打ち出した工場となっています。半導体・液晶・医療などのクリーンな環境で使用される部品製作には最適な環境となっております。又、工場内にはクリーンな環境の組み立て室も完備していて、組み立て作業にも対応致します。

機種	型式寸法	メーカー	台数	備考
タレットパンチプレスAE2510NT	1200×2400	アマダ	1台	－
レーザー・パンチ複合機　LC-C1	1200×2400	アマダ	1台	2.5Kw
マーズ	10段×13列	アマダ	1台	自動材料搬入出
プレスブレーキ	80t	アマダ	3台	長さ2,500
プレスブレーキ	18t	コマツ	1台	長さ400
プレスブレーキ	30t	アマダ	1台	長さ400
集塵機	空調	メイコー	4台	－
シャーリング	薄板用	アマダ	1台	長さ1,200
コーナーシャー	3.2t×350	アマダ	1台	－
コンデンサースポット溶接機	AL2.3t×2	オリジン電気	2台	非鉄金属用
スポット溶接機	35kw	大阪電気	1台	鉄板3.2×2
スポット溶接機（足踏）	25kw	山陽電気	1台	－
ワイヤーカット	－	アマダ	1台	650×420
細穴放電加工機	－	アマダ	1台	300×200
バリ取り機	3.0t	アマダ	2台	巾600
TIGアルゴン溶接機	－	日立	8台	－
アーク溶接機	－	日立	1台	－
MG半自動溶接機	－	松下	1台	－
スタット溶接機	－	大阪変圧機	1台	8m/m
ボール盤兼タッピング	13φ	遠州工業	1台	奥行600
卓上ボール盤	13φ	キラ	2台	－
タッピング盤	6φ	キラ	2台	－
フリーボール盤	13φ	大和	1台	奥行600
フリーボール盤	26φ	大和	1台	奥行600
バレル研磨機	－	－	1台	－
自動プログラム	－	アマダ	3台	－
自動プログラム	シートワークス	アマダ	1台	－
PCLネットワークシステム	－	アマダ	1台	－
生産管理システム	－	東芝	3台	－
集塵機	－	アマノ	3台	－
金型研磨機	－	アマダ	1台	－
旋盤	－	ワシノ機械	1台	－
自動タッピング機械	－	アマダ	1台	－
－	－	－	－	－
堅型帯ノコ盤	－	LUXO	1台	－
YAGレーザマーキング	120×120	ミヤチテクノス	1台	－
YAGレーザマーキング	532nm	トントップテクノロジー	1台	100×100×200
YAGレーザマーキング	532nm	セリオン	1台	250×250
YAGレーザ溶接	5kw（CW）	トルンプ	1台	溶接ロボットシステム
YAGレーザ溶接	ピーク6kw（パルス）	トルンプ	1台	溶接ロボットシステム


▲レーザー・パンチ複合機	▲タレットパンチプレスAE2510NT

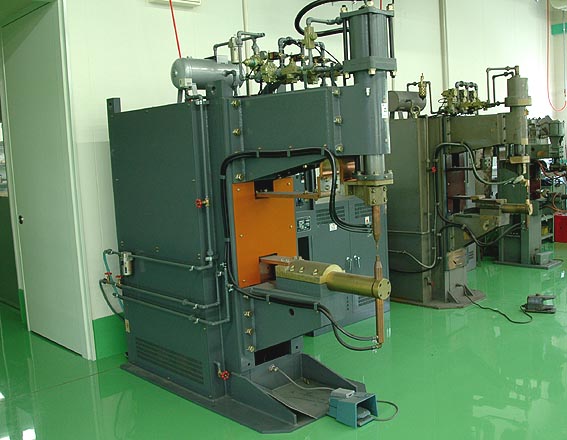

▲コンデンサースポット溶接機	▲アルミ研磨用大型集塵装置

▲ＹＡＧレーザー溶接ロボット	▲クリスタル内部彫刻加工機

YAGレーザー溶接とは

YAG(-ヤグ)とはイットリウム、アルミニウム、ガーネットの頭文字をとった名称で、人間の目には見えない波長1.064μmの近赤外線です。
溶接加工はロボットと発振器との組み合わせによって行なわれます。

当社の発振器はトルンプ株式会社ディスクレーザ、CW(連続)ピーク出力5kwと、HL304P(パルス)ピーク出力6kwがあります。

ディスクレーザは反射の強い銅やアルミニウムの溶接にも対応可能で集光計は0.3φです。

YAGレーザー溶接のメリット

パワー密度の高い溶接である為に高速で溶接を行なうことが出来る。
YAGは金属材料の吸収率が高く、溶接部分を狭く溶接する為にTIGとは違い材料の熱変化による歪みが少ない溶接ができる。
当社発振器(CW・パルス)での溶接可能な材質・板厚は下記の通りです。
SPCC(鉄板)0.5t～7.0t
SUS304(ステンレス)0.5t～7.0t
A5052P(アルミニウム)0.5t～7.0t
C1100P(銅)0.5t～1.5t
その他の材質・板厚についてはお問合せ下さい。

TIG溶接とYAGレーザー溶接の違い

【TIG溶接】 TIG溶接は熱伝導型溶接となり、浅く広範囲の溶接となる為に、歪みによって品質への影響があった。又、高速で溶接することが難しく、効率の悪い溶接加工となっている。		【YAGレーザー溶接】 YAG(ヤグ)レーザー溶接は、ビート幅が狭く、低歪みで大変にきれいな溶接が出来ます。そのために従来のTIG溶接ではできなかった溶接を可能にしています。又、当社ではトルンプ株式会社の出力3kwの発振器(CW)と出力6kwの発振器(パルス)によるロボットの組み合わせにより、レーザー溶接加工を行なっております。



TIG溶接した部品		YAGレーザー溶接した部品

YAGレーザー溶接実例

アルミニウム・ステンレスを中心とした精密板金加工と溶接加工品の紹介。


▲突合せ溶接断面	▲SUS304 1.5t 突合せパルスYAG

▲銅板１．０ｔ突合せパルスＹＡＧ	▲ＳＵＳ３０４０，３ｔ突合せパルスＹＡＧ

▲Ａ５０５２Ｐ２，０ｔ＋５，０ｔフィラー使用ＣＷ（ＹＡＧ）溶接	▲SUS304 3.0t 突合せ溶接
